一、鋅鎳合金電鍍概述

鋅鎳合金電鍍是一種先進的金屬表面處理技術，通過在基體金屬表面電沉積鋅鎳合金層來提供優(yōu)異的防腐蝕保護。與傳統(tǒng)的鍍鋅工藝相比，鋅鎳合金鍍層具有更高的耐腐蝕性、更好的機械性能和更長的使用壽命，已成為汽車、航空航天、電子和軍工等領域的重要表面處理技術。

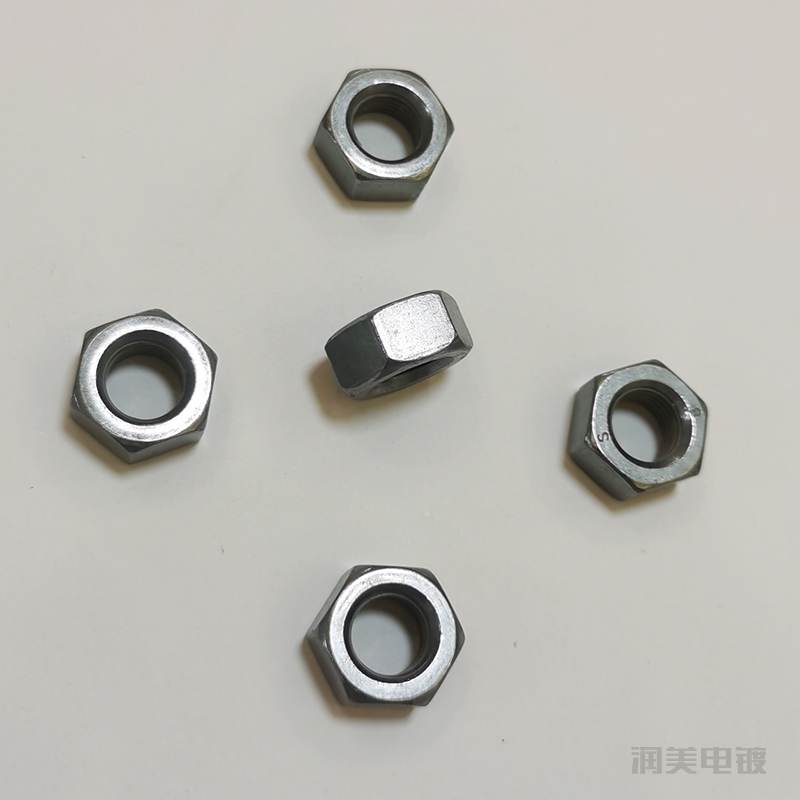

本色鋅鎳合金電鍍是指不經(jīng)過后續(xù)鈍化處理或僅進行無色鈍化處理的鋅鎳合金鍍層，保持了合金本身的銀白色金屬光澤，具有獨特的應用優(yōu)勢。

二、鋅鎳合金電鍍的發(fā)展歷程

鋅鎳合金電鍍技術起源于20世紀70年代，最初是為了滿足航空航天工業(yè)對高耐蝕性鍍層的需求而開發(fā)的。隨著研究的深入和工藝的成熟，80年代開始在汽車工業(yè)中得到應用。90年代以來，隨著環(huán)保要求的提高和技術的進步，鋅鎳合金電鍍逐漸在電子、軍工等領域推廣。

進入21世紀后，鋅鎳合金電鍍技術不斷優(yōu)化，鍍液穩(wěn)定性提高，工藝控制更加精確，應用范圍進一步擴大。目前，鋅鎳合金電鍍已成為替代鎘鍍層和傳統(tǒng)鍍鋅的重要環(huán)保技術。

三、鋅鎳合金電鍍的工藝原理

1. 電化學原理

鋅鎳合金電鍍是基于電沉積原理，在直流電場作用下，鋅離子(Zn²⁺)和鎳離子(Ni²⁺)在陰極(工件)表面共同還原并形成合金鍍層的過程。由于鋅和鎳的標準電極電位不同(Zn²⁺/Zn為-0.763V，Ni²⁺/Ni為-0.257V)，實現(xiàn)共沉積需要特定的絡合劑和工藝條件。

2. 異常共沉積現(xiàn)象

鋅鎳合金電鍍屬于"異常共沉積"體系，即電位較負的金屬(鋅)優(yōu)先沉積，且沉積速率高于其在溶液中的濃度比例。這種現(xiàn)象與常規(guī)合金電鍍的"正常共沉積"不同，是鋅鎳合金電鍍的重要特征。

3. 鍍層形成機制

鋅鎳合金鍍層的形成經(jīng)歷了以下幾個步驟：

• 金屬離子向陰極表面擴散

• 離子在雙電層中遷移

• 離子在陰極表面放電

• 金屬原子在鍍層表面排列形成合金

四、鋅鎳合金電鍍的工藝流程

完整的本色鋅鎳合金電鍍生產(chǎn)線通常包括以下工序：

1. 前處理工序

• 機械預處理：噴砂、拋光等

• 脫脂：化學脫脂、電解脫脂

• 酸洗：去除氧化皮

• 活化：為電鍍做準備

2. 電鍍工序

• 預鍍：有時需要預鍍銅或鎳

• 鋅鎳合金電鍍：核心工序

• 水洗：多級逆流漂洗

3. 后處理工序

• 鈍化：無色鈍化或微鈍化

• 干燥：熱風干燥或烘干

• 檢測：厚度、成分、耐蝕性等

五、鋅鎳合金電鍍的溶液體系

1. 堿性鋅鎳合金電鍍液

堿性體系是目前應用最廣泛的鋅鎳合金電鍍工藝，典型配方組成：

• 鋅離子來源：氧化鋅或氫氧化鋅(8-12g/L)

• 鎳離子來源：硫酸鎳或氯化鎳(1-3g/L)

• 絡合劑：氫氧化鈉(100-140g/L)

• 添加劑：光亮劑、整平劑等(適量)

• 輔助劑：導電鹽、緩沖劑等

堿性體系特點：

• 分散能力好

• 鍍層均勻

• 操作溫度較高(25-35℃)

• 對設備腐蝕性小

2. 酸性鋅鎳合金電鍍液

酸性體系配方組成：

• 鋅離子：氯化鋅或硫酸鋅(60-100g/L)

• 鎳離子：氯化鎳或硫酸鎳(80-120g/L)

• 導電鹽：氯化銨或氯化鉀(180-220g/L)

• pH調(diào)節(jié)劑：硼酸或檸檬酸

• 添加劑：適量

酸性體系特點：

• 沉積速度快

• 電流效率高

• 操作溫度較低(20-30℃)

• 對設備腐蝕性強

六、鋅鎳合金鍍層的特性

1. 化學成分

典型鋅鎳合金鍍層的鎳含量在8-15%之間(質(zhì)量分數(shù))，最佳耐蝕性的鎳含量為12-14%。鍍層中鎳含量的精確控制是保證鍍層性能的關鍵。

2. 晶體結構

鋅鎳合金鍍層具有特殊的晶體結構：

• 低鎳含量(＜10%)：η相(六方密排)

• 中鎳含量(10-20%)：γ相(立方)

• 高鎳含量(＞20%)：α相(固溶體)

3. 物理性能

• 硬度：250-450HV

• 內(nèi)應力：中等

• 密度：約7.2g/cm³

• 熔點：約700℃

4. 機械性能

• 結合強度：優(yōu)良

• 延展性：良好

• 耐磨性：優(yōu)于純鋅鍍層

七、鋅鎳合金電鍍的關鍵控制參數(shù)

1. 電流密度

通�？刂圃�1-5A/dm²范圍內(nèi)，具體取決于：

• 鍍液體系

• 溫度

• 攪拌條件

• 鍍層鎳含量要求

2. 溫度控制

不同體系的最佳溫度范圍：

• 堿性體系：25-35℃

• 酸性體系：20-30℃

溫度影響：

• 金屬沉積速率

• 鍍層鎳含量

• 鍍液穩(wěn)定性

3. pH值

• 堿性體系：pH＞13

• 酸性體系：pH 4.5-6.0

pH值影響：

• 鍍層質(zhì)量

• 電流效率

• 添加劑效果

4. 攪拌條件

適當?shù)臄嚢杩梢裕?/span>

• 提高電流密度上限

• 改善鍍層均勻性

• 防止?jié)獠顦O化

常用攪拌方式：

• 機械攪拌

• 空氣攪拌

• 鍍液循環(huán)

八、鋅鎳合金電鍍的應用領域

1. 汽車工業(yè)

• 發(fā)動機零部件

• 制動系統(tǒng)

• 緊固件

• 底盤部件

2. 航空航天

• 飛機結構件

• 發(fā)動機零件

• 航天器組件

3. 電子電器

• 連接器

• 屏蔽罩

• 電子外殼

4. 軍工裝備

• 武器系統(tǒng)

• 裝甲車輛

• 海軍裝備

5. 其他工業(yè)

• 石油化工設備

• 海洋工程

• 電力設施

九、鋅鎳合金電鍍的質(zhì)量控制

1. 鍍層厚度控制

常用測量方法：

• 磁性測厚儀

• 金相顯微鏡

• X射線熒光法

2. 鍍層成分分析

• 化學分析法

• 能譜分析(EDS)

• X射線衍射(XRD)

3. 耐蝕性測試

• 中性鹽霧試驗

• 循環(huán)腐蝕試驗

• 電化學測試

4. 外觀檢驗

• 目視檢查

• 光澤度測量

• 表面缺陷檢測

十、鋅鎳合金電鍍的常見問題及解決方案

1. 鍍層起泡剝落

可能原因：

• 前處理不良

• 電流密度過高

• 鍍液污染

解決方案：

• 加強前處理

• 調(diào)整電流密度

• 過濾鍍液

2. 鍍層粗糙

可能原因：

• 鍍液雜質(zhì)多

• 添加劑不足

• 溫度過高

解決方案：

• 活性炭處理

• 補充添加劑

• 控制溫度

3. 鎳含量不穩(wěn)定

可能原因：

• 鍍液成分失衡

• pH值波動

• 溫度變化大

解決方案：

• 定期分析調(diào)整

• 穩(wěn)定pH值

• 控制溫度

2025-06-15
